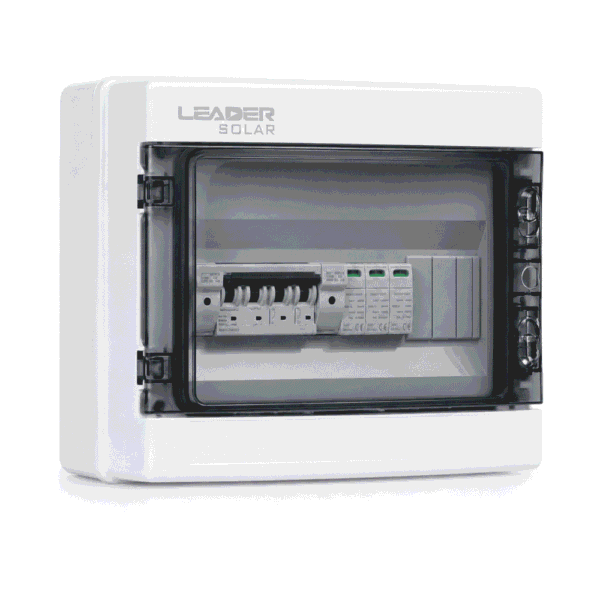

A caixa de proteção Leader LDDB-PV1-1000-M foi concebida para proteger circuitos de corrente contínua em instalações fotovoltaicas com uma string e uma tensão de funcionamento até 1 000 V CC. Protege o equipamento contra sobretensão e permite que o circuito seja desligado com segurança durante operações de manutenção ou assistência técnica.
Todos os componentes vêm pré-montados no interior de um invólucro com classificação IP65, resistente à água, ao pó e à radiação UV, permitindo a instalação tanto em ambientes interiores como exteriores. Esta solução é ideal para pequenas instalações fotovoltaicas residenciais e comerciais, simplificando o processo de instalação e reduzindo o tempo de colocação em funcionamento.
A caixa inclui um seccionador de CC, um dispositivo de proteção contra sobretensão (SPD) do Tipo II com classificação para 1 000 V CC e fusíveis de CC, proporcionando um elevado nível de proteção aos painéis fotovoltaicos e ao inversor.
A sua construção compacta e elevado grau de proteção tornam-na adequada para sistemas fotovoltaicos ligados à rede e híbridos, onde a segurança e a fiabilidade são essenciais.
Principais vantagens
- Caixa de proteção para uma cadeia fotovoltaica
- Tensão máxima de 1 000 V CC
- Caixa com classificação IP65 adequada para utilização no exterior
- Dispositivo de proteção contra sobretensão CC de tipo II
- Seccionador de CC integrado
- Fusíveis CC
- Componentes pré-montados
- Instalação rápida
- Resistente ao pó e à água
- Adequado para sistemas fotovoltaicos residenciais e comerciais
Especificações técnicas
| Categoria | Característica | Especificação |
|---|---|---|
| Configuração | Número de cordas | 1 entrada / 1 saída |
| Tensão | Tensão máxima | 1 000 V CC |
| Caixa | Modelo | HA-12 |
| Caixa | Índice de proteção | IP65 |
| SPD | Modelo | LDT-SP3-40KA |
| SPD | Tipo de proteção | Tipo II CC |
| MCB | Modelo | LDMT-4P-63 |
| Fusíveis | Modelo | PV0911-1P/BX0234-15 |
| Fusíveis | Quantidade | 2 unidades |
| Instalação | Tipo de montagem | Montagem na parede |
| Aplicação | Utilização | Sistemas fotovoltaicos de cadeia única |
Compatibilidade
Compatível com:
- Inversores ligados à rede
- Inversores híbridos
- Sistemas fotovoltaicos com tensão nominal até 1 000 V CC
- Painéis fotovoltaicos ligados numa única cadeia
A instalação, a configuração e a colocação em serviço devem ser realizadas por pessoal qualificado, de acordo com as instruções do fabricante e os regulamentos aplicáveis.
