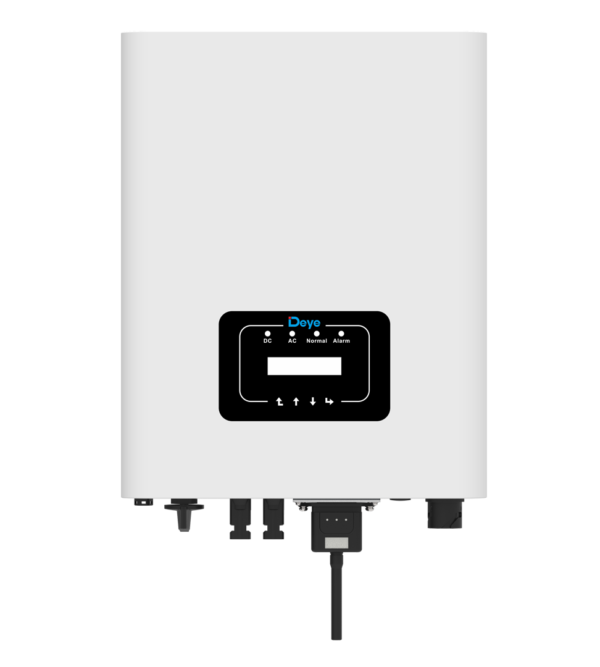

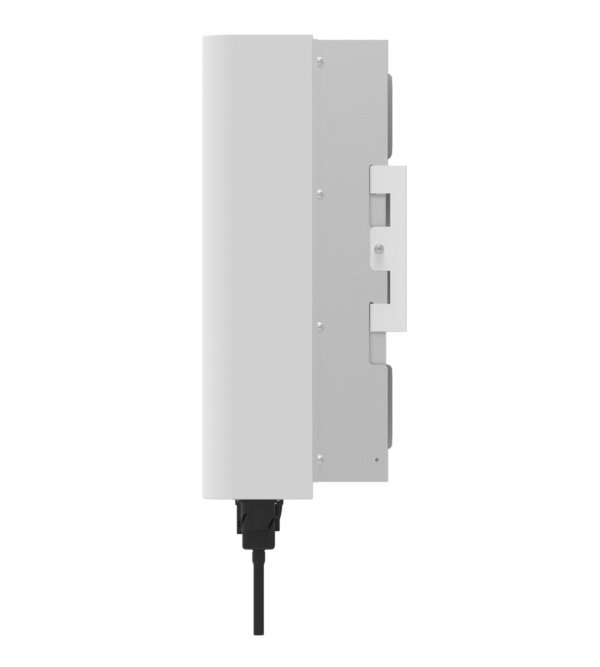

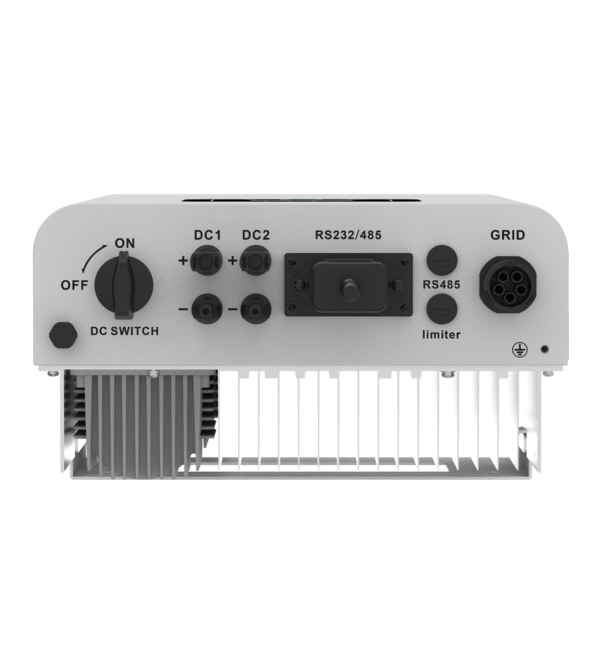

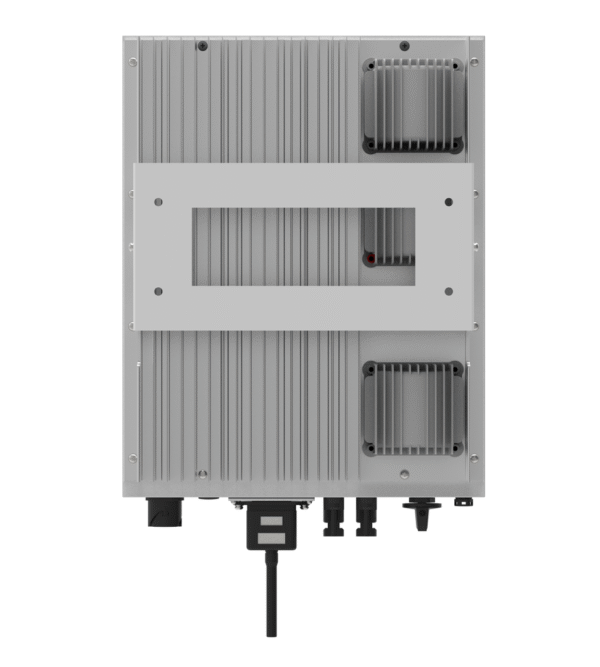

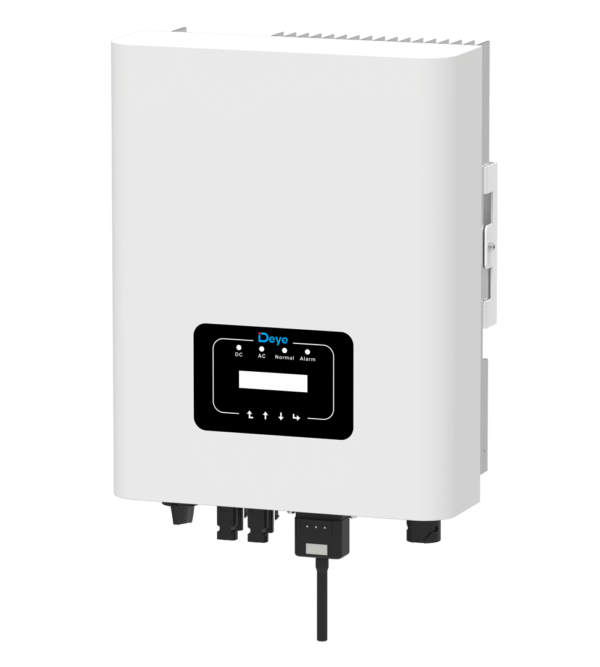

O DEYE SUN-18K-G04 foi concebido para instalações fotovoltaicas trifásicas ligadas à rede elétrica. Proporciona uma potência nominal de saída de 18 kW e pode atingir uma potência ativa máxima de 19,8 kW.
Os seus dois seguidores MPPT suportam duas cadeias cada, proporcionando um total de quatro entradas fotovoltaicas. A potência de entrada fotovoltaica máxima suportada é de 23,4 kW, enquanto a gama de funcionamento do MPPT é de 200–850 V.
O inversor atinge uma eficiência máxima de 98,6 % e inclui funções de proteção tanto para os seus circuitos de corrente contínua (CC) como de corrente alternada (CA). O seu invólucro com classificação IP65, o sistema de arrefecimento inteligente e as múltiplas interfaces de comunicação permitem a integração em grandes instalações fotovoltaicas residenciais e comerciais.
Características principais
- Funcionamento trifásico ligado à rede
- Potência nominal de saída de 18 kW
- Potência ativa máxima de 19,8 kW
- Potência de entrada fotovoltaica máxima de 23,4 kW
- Dois seguidores MPPT
- Duas cadeias por MPPT
- Função «Zero Export» e aplicação VSG
- Monitorização inteligente de cadeias – opcional
- Função anti-PID – opcional
- Proteção contra picos de tensão de tipo II em CC e CA
- Comunicação RS485, RS232, Wi-Fi e LAN
- Caixa com classificação IP65
- Sistema de refrigeração inteligente
Vantagens
Quatro entradas de cadeias
Os dois seguidores MPPT, com duas cadeias por MPPT, permitem uma conceção flexível do campo fotovoltaico e a gestão independente de dois grupos de painéis.
Potência de entrada fotovoltaica até 23,4 kW
A potência máxima de entrada CC suportada permite um sobredimensionamento controlado do painel fotovoltaico em relação à potência nominal do inversor.
Elevada eficiência
A eficiência máxima de 98,6 % e a eficiência do MPPT superior a 99 % ajudam a minimizar as perdas de conversão.
Monitorização e configuração remotas
As interfaces disponíveis permitem a monitorização do sistema, atualizações de software à distância e o ajuste remoto dos parâmetros de funcionamento, de acordo com os requisitos do fabricante.
Aplicações recomendadas
- Grandes sistemas fotovoltaicos trifásicos residenciais
- Instalações comerciais
- Edifícios de escritórios
- Instalações fabris e armazéns
- Sistemas fotovoltaicos ligados à rede, instalados em telhados ou no solo
- Aplicações que exigem a limitação da energia exportada para a rede
| Informações gerais | |
|---|---|
| Fabricante | DEYE |
| Modelo | SUN-18K-G04 |
| Referência V-TAC | 12721 |
| Tipo de inversor | Conectado à rede, trifásico |
| Entrada fotovoltaica | |
| Potência máxima de entrada fotovoltaica | 23,4 kW |
| Tensão máxima de entrada fotovoltaica | 1 000 V |
| Tensão de arranque | 250 V |
| Intervalo de funcionamento do MPPT | 200–850 V |
| Corrente máxima de entrada CC | 32 A + 32 A |
| Corrente máxima de curto-circuito | 48 A + 48 A |
| Rastreadores MPPT / Cadeias por MPPT | 2 / 2 + 2 |
| Saída CA | |
| Potência nominal de saída | 18 kW |
| Potência ativa máxima | 19,8 kW |
| Tensão nominal da rede | 220/380 V, 230/400 V |
| Intervalo de tensão CA | 277–460 V CA, dependendo da norma da rede aplicável |
| Fase | Trifásica |
| Frequência nominal | 50 Hz / 60 Hz, opcional |
| Intervalo de frequência | 47–52 Hz ou 57–62 Hz, opcional |
| Corrente de saída nominal a 400 V | 26,1 A |
| Corrente de saída máxima a 400 V | 28,7 A |
| Intervalo do fator de potência | 0,8 em avanço até 0,8 em atraso |
| Distorção harmónica total (THDi) | <3 % |
| Injeção de corrente CC | <0,5% |
| Eficiência | |
| Eficiência máxima | 98,6 % |
| Eficiência europeia | 97,8% |
| Eficiência MPPT | >99% |
| Proteção | |
| Funções de proteção integradas | Proteção contra polaridade inversa de CC, proteção contra curto-circuito de CA, proteção contra sobrecorrente de CA, proteção contra sobretensão de saída, monitorização da resistência de isolamento, proteção contra falha à terra e proteção térmica |
| Proteção anti-ilha | Sim |
| Interruptor de CC integrado | Sim |
| Proteção contra picos de tensão | CC Tipo II / CA Tipo II |
| Interface e comunicação | |
| Ecrã | LCD de 240 × 160 |
| Interfaces | RS485 / RS232 / Wi-Fi / LAN |
| Atualizações de software remotas | Sim |
| Ajuste remoto de parâmetros | Sim |
| Características gerais | |
| Dimensões | 400 × 520 × 240,5 mm |
| Peso | 28 kg |
| Topologia | Sem transformador |
| Consumo de energia durante a noite | <1 W |
| Temperatura de funcionamento | -25 °C a +65 °C |
| Humidade ambiente admissível | 0–100 % |
| Altitude máxima sem redução da potência | 2000 m |
| Índice de proteção contra a penetração de água e poeira | IP65 |
| Nível de ruído típico | <45 dB |
| Sistema de arrefecimento | Arrefecimento inteligente |
| Vida útil prevista | Mais de 20 anos |
| Ligação CC | Compatível com MC4 |
| Ligação CA | Conector com classificação IP65 |
| Garantia comercial | 5 anos |
| Normas | |
| Normas de ligação à rede | EN 50549-1, VDE 0126-1-1 |
| Normas de segurança e compatibilidade eletromagnética | IEC 62109-1/-2, IEC 61000-6-2, IEC 61000-6-4 |
Compatibilidade e informações importantes
Este é um inversor ligado à rede. Não dispõe de ligação a bateria nem de uma saída de reserva dedicada para alimentar cargas elétricas durante uma falha na rede.
A utilização da função «Zero Export» requer a configuração adequada e equipamento de medição compatível, conforme especificado pelo fabricante.
As cadeias fotovoltaicas devem ser dimensionadas de acordo com os valores Voc, Vmp, Isc e Imp dos painéis, as temperaturas no local de instalação e os limites elétricos de cada seguidor MPPT.
A instalação, a configuração e a colocação em serviço devem ser realizadas por pessoal qualificado, de acordo com as instruções do fabricante e com todos os regulamentos aplicáveis.
