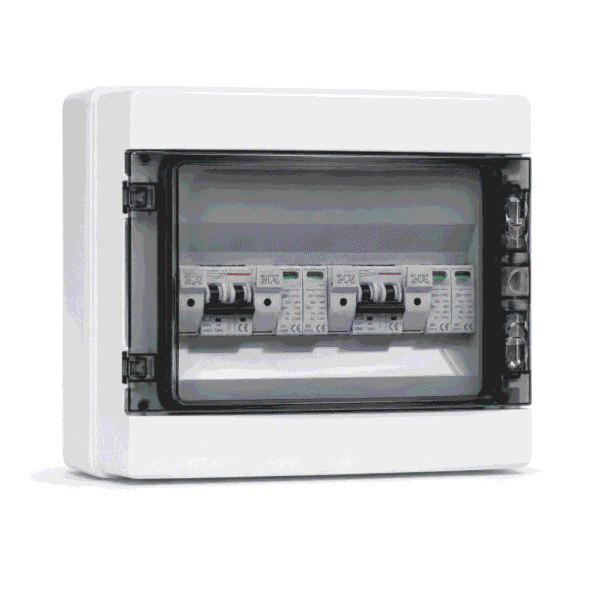

A caixa de proteção Leader LDDB-PV2/2-1000-M foi concebida para instalações fotovoltaicas com duas cadeias fotovoltaicas e uma tensão de funcionamento até 1 000 V CC. Protege os circuitos de corrente contínua contra sobretensão e permite isolar rapidamente a instalação durante trabalhos de manutenção ou em caso de avaria.
Todos os componentes vêm pré-montados no interior de um invólucro com classificação IP65, resistente à água, ao pó e à radiação UV, tornando-o adequado tanto para instalação no interior como no exterior. A configuração de 2 entradas/2 saídas permite a ligação segura de duas cadeias fotovoltaicas ao inversor, reduzindo o tempo de instalação e proporcionando uma solução fiável para sistemas residenciais e comerciais.
A caixa está equipada com dois dispositivos de proteção contra sobretensão (SPDs) do Tipo II com classificação para 1 000 V CC, um seccionador de 63 A CC e quatro fusíveis fotovoltaicos, proporcionando um elevado nível de proteção aos painéis fotovoltaicos e ao inversor.
Graças à sua construção robusta e aos seus componentes de alta qualidade, o LDDB-PV2/2-1000-M contribui para melhorar a segurança e a fiabilidade de toda a instalação fotovoltaica.
Principais vantagens
- Caixa de proteção para duas cadeias fotovoltaicas
- Tensão máxima de 1 000 V CC
- Configuração de 2 entradas/2 saídas
- Caixa com classificação IP65
- Dois dispositivos de proteção contra sobretensão CC do Tipo II
- Seccionador de 63 A CC
- Quatro fusíveis fotovoltaicos
- Componentes pré-montados
- Instalação rápida
- Adequado para sistemas fotovoltaicos residenciais e comerciais
Especificações técnicas
| Categoria | Característica | Especificação |
|---|---|---|
| Configuração | Número de cordas | 2 entradas / 2 saídas |
| Modelo | Código do produto | LDDB-PV2/2-1000-M |
| Tensão | Tensão máxima | 1 000 V CC |
| Caixa | Modelo | HA-18 |
| Caixa | Índice de proteção | IP65 |
| SPD | Modelo | LD-SP3P-40KA |
| SPD | Quantidade | 2 unidades |
| SPD | Tipo | Tipo II CC |
| Interruptor CC | Modelo | LDMT-4P-63 |
| Interruptor de corrente contínua | Corrente nominal | 63 A |
| Fusíveis | Modelo | PV0911-1P/BX0234-15 |
| Fusíveis | Quantidade | 4 unidades |
| Instalação | Tipo de montagem | Montagem na parede |
| Aplicação | Utilização | Sistemas fotovoltaicos com 2 cadeias |
Compatibilidade
Compatível com:
- Inversores ligados à rede
- Inversores híbridos
- Sistemas fotovoltaicos com tensão nominal até 1 000 V CC
- Instalações fotovoltaicas com duas cadeias
A instalação, a configuração e a colocação em funcionamento devem ser realizadas por pessoal qualificado, em conformidade com as instruções do fabricante e com a regulamentação aplicável.
